安裝關鍵點

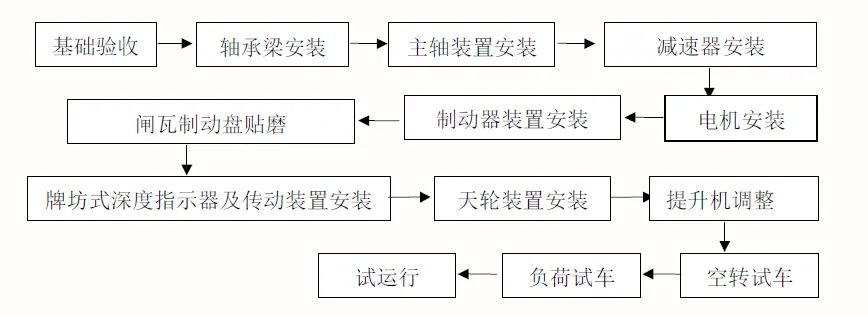

提升機安裝節點流程圖
• 基礎：重 點檢查基礎標高和地腳螺栓孔位置。

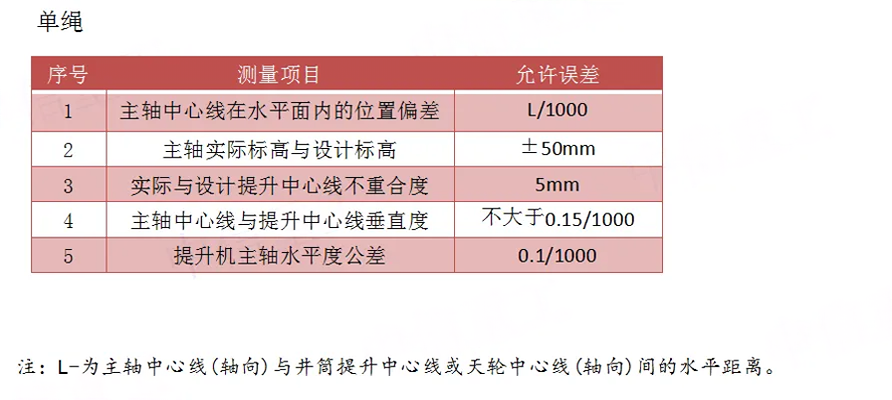

• 軸承梁、軸承座：按基礎的標高點和主軸安裝基準線進行找平找正。
• 卷筒及主軸：卷筒現場組裝時輪轂與輻板連接螺栓應按力矩均勻?qū)ΨQ擰緊。各摩擦面清理飛邊毛刺,并清洗干凈。兩瓣卷筒合口面間隙應現場安裝時，應塞實壓緊。
• 調繩離合器△ 與主軸的同心度。
△ 齒塊與內齒圈的齒側間隙。
• 減速器△ 按主軸聯軸器的軸心點水平標高，測量出應墊墊鐵的高度按規定擺放墊鐵將減速器吊放在墊鐵平面上。
△ 以主軸端聯軸器的端面和主軸安裝中 心線，對減速器進行找平找正，標高、傾斜度誤差在0.3mm以內。
△ 機體或底座水平度誤差0.01/1000。
△ 擰緊螺栓后進行復查，并調整。
• 制動器裝置△ 支架兩側面與閘盤兩側面應平行，不平行度不得大于0.2ｍｍ；間隙偏差不大于0.5mm。
△ 中 心高ｈ偏差△ｈ＝±３ｍｍ；
• 制動盤偏擺：測量制動盤偏擺時必 須在主軸頂端和制動盤被測表面各放百分表一塊，測量總值中需要減去軸向串動量方為制動盤真 正的偏擺值，掛繩之前其值不得大于0.5/0.7mm。
• 電機△ 按減速器輸入軸的軸心點水平，測量出電動機機座應墊墊鐵高度并按規定擺放墊鐵。
△ 將電動機及機座吊放于墊鐵平面上。
△ 按減速器輸入軸聯軸器的端面間隙，同軸度，對電動機（包括機座）進行找平、找正，兩軸線徑向位移量不大于0.2mm，傾斜度不大于零度二十分。
• 其他附屬件△ 按主軸傘齒輪位置和標高安裝深度指示器。
△ 按施工圖紙尺寸安裝操縱臺。
△ 按施工圖紙尺寸安裝液壓站、潤滑油站等。
• 二次灌漿△ 對已安裝完畢的設備，進行二次灌漿。
△ 灌漿工作按質量標準進行。
